任务目标

1. 将GE1~GE22设置为：“打开端口隔离，打开防止广播风暴，DHCP，Snopping”

2. GE23~GE26设置为："uplink端口"

准备工具

1. USB->Console口

2. Serial连接软件，如：超级终端 MobaXterm 等

开始工作

我使用电脑的COM5 口来连接，bps=9600

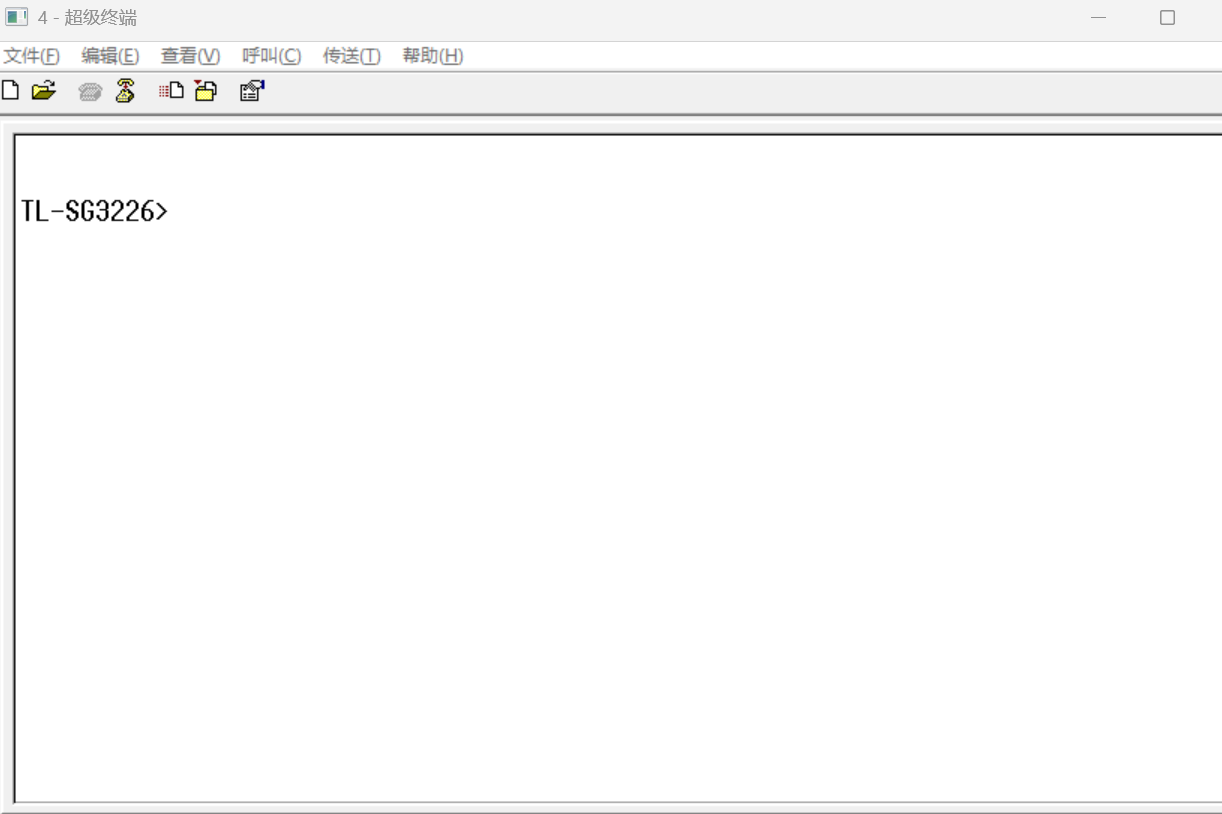

连接后会是空白，回车一下激活交换机

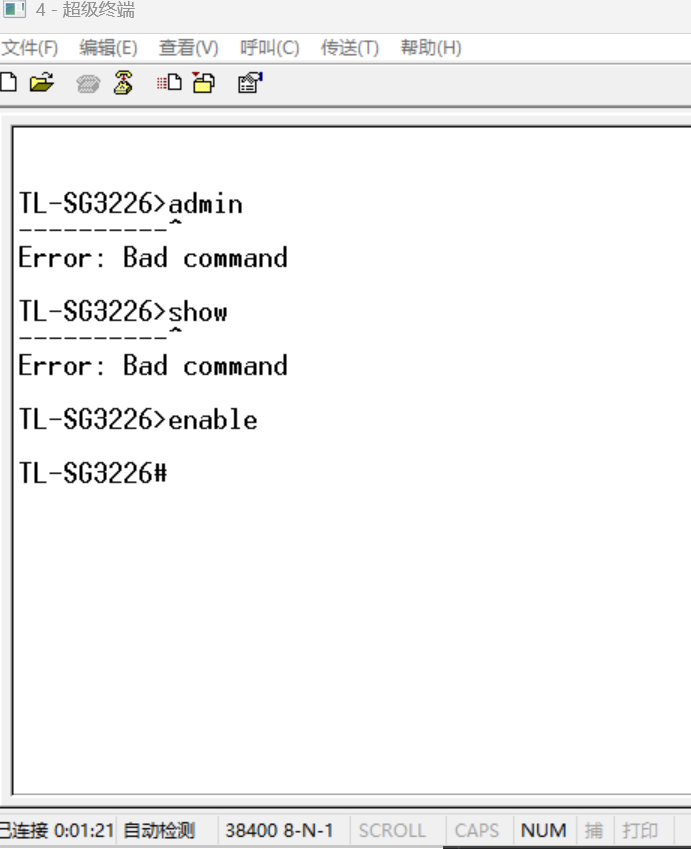

注意：TL-SG3226> 现在是普通用户

TL-SG3226>enable
TL-SG3226#

配置交换机

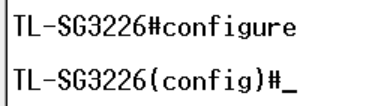

configure

配置GE1/0/1 ~ GE1/0/22

先配置DHCP Snooping全局功能 ip dhcp snooping

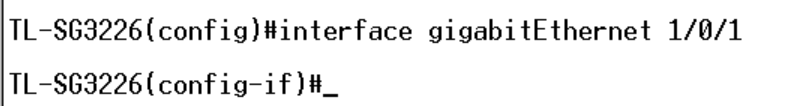

进入端口1的配置模式 interface gigabitEthernet 1/0/1

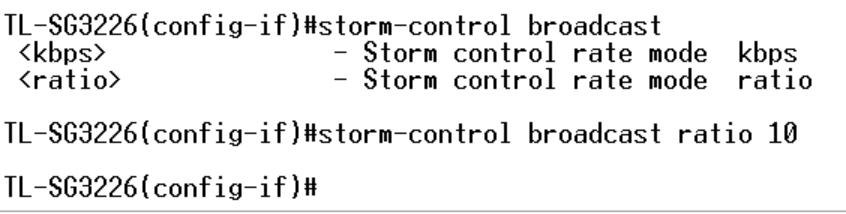

kbps - 以千比特每秒为单位进行限制 ratio - 以百分比为单位进行限制

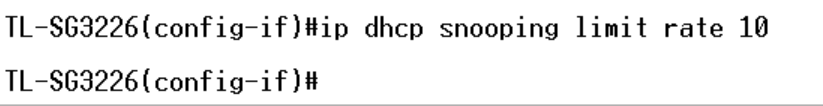

设置DHCP Snooping速率限制

设置允许输入口 port isolation gi-forward-list 1/0/23-26

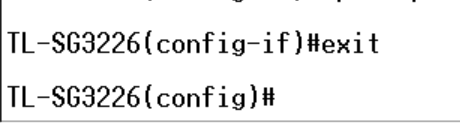

退出当前接口配置：exit

interface gigabitEthernet 1/0/1
port isolation
storm-control broadcast ratio 10
ip dhcp snooping limit rate 10
port isolation gi-forward-list 1/0/23-26
exit

配置GE1/0/23 ~ GE1/0/26

设置为uplink端口

interface gigabitEthernet 1/0/23

interface gigabitEthernet 1/0/23
no port isolation
ip dhcp snooping trust
exit

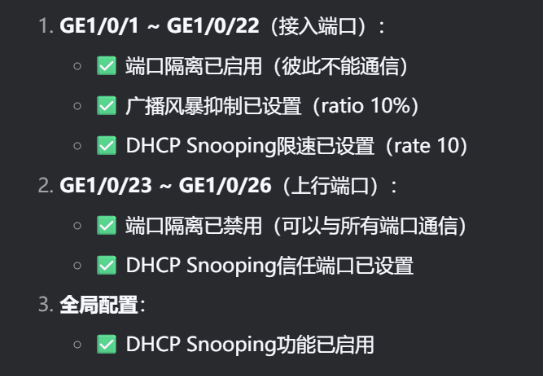

概要

interface gigabitEthernet 1/0/1
port isolation
storm-control broadcast ratio 10
ip dhcp snooping limit rate 10
port isolation gi-forward-list 1/0/23-26
exit

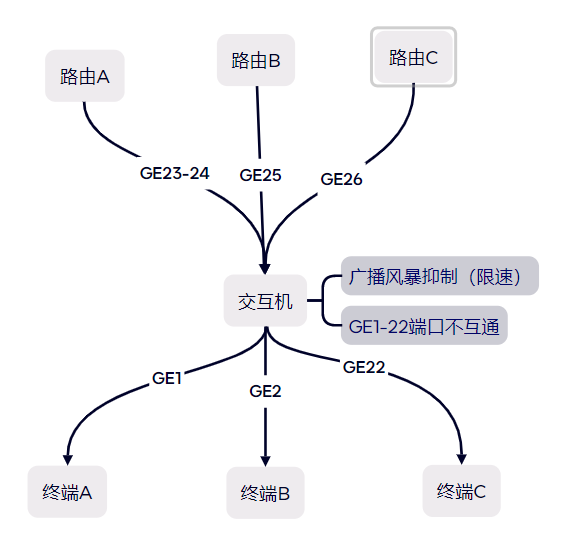

思维导图：

TL-SG3226交互机.xmind
